【冠亚技术】CS-002矿粉水分快速测定仪广泛应用于碳酸钙、滑石粉、高岭土、云母粉、铝粉、氧化锆、氧化钛、氧化锌、氧化硅、二氧化硅、二氧化钾、氢氧化铝、氧化铁、金刚石粉、硫酸钡、气相白炭黑、氧化钾等粉体行业。

水分概念

      1、外在水分或表面水分，它复盖在颗粒表面上，在于处保存时，这部分水分即逐渐蒸发掉，直到变为“风干”状态。

      2、分析水分或吸着水分：它在物质中的含量与其中水蒸汽压力和空气的相对湿度有关。

      3、化合水或结晶水

      选矿试验时，需要测定的主要是前两项，这两项水分的总和叫做总水分或游离水分。

      矿石和产品的水分将影响到洗矿、破碎、筛分、贮矿、脱水等作业的流程和设备选择，对于判断矿产是否可能采用风力选别或干式磁选等干选过程更具有决定性的意义。

水分试样的采取

      由于试样在空气中暴露时水分将逐渐蒸发（反之，干燥试样放置在潮湿空气中时可不断吸收水分），因而水分试样的采取必须迅速及时，采集的水分试样应贮存在密闭的罐中，并尽快地进行测定。对于迅速干燥的试样宁愿采用最简单的方法取样，尽管这种方法可能不够精确，但由它所造成的误差往往要比用精确的方法取样时让试样长时间地暴露在空气中造成的误差小些。但应注意料堆表面往往水分较低，因而取样时应将料堆表面挖开，然后直接从里层取样。供可选性试验用的工艺试样送抵实验室时通常已放置甚久，因而外在水分已逐步风干消失，只能测定其分析水分（吸着水分）。为了测定外在水分或总水分必须另外专门采取水分试样。

外在水分的测定

      测定方法的基本原则是，将试样在室温下置空气中风干到恒重，然后根据前后重量差计算外在水分的含量。例如，可称取500－1000克试样，均匀地摊放在一个方形浅盘上，盘子要预先称重，精确到0.1克，试样层的厚度以不超过1－2厘米为宜，然后在温度为20℃、相对湿度正常和稳定的空气中风干几昼夜，直至试样重量基本恒定为止。然后按下式计算外在水分

      W1＝［（a1－b1）/a1］·100%

            式中：a1－试样原始重量；

                     b1－试样风干后的余重。

      大块物料只能就地测定。例如，可在取样后立即用磅称称量，称量精确度应尽可能达到0.2％，然后摊放在钢板上风干几昼夜，至恒重为止。但应注意测定期间的天气（气温和相对湿度）应基本上是有肛表性的。

分析水分（吸着水分）的测定

      在实验室内，一般是将风干试样破碎到1毫米或更小（例如，0.2毫米）后，用烘干法或蒸馏法测定，后者主要用于怕热和易氧化的物料，如固体燃料、油页岩等。分析水分的测定采用CS-002快速水分仪法，操作步骤：开机-取样-测试-读取结果。

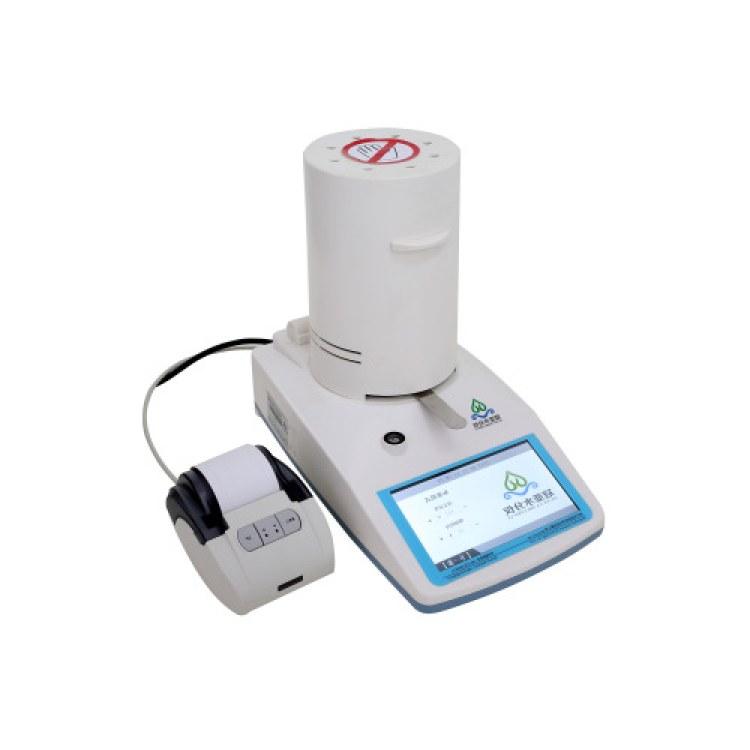

矿粉水分测定仪技术参数

1、称重范围：0.001g-210.000g

2、水分测定范围：0.01%-100%

3、固含量测定范围：100-0.01%

4、专利：《一种工业产品的水分检测设备》

5、测试模式：快速（可选：自动、定时、阶梯定时、阶梯自动）

6、称重系统：RMH

7、样品质量：0.001g-210.000g

8、加热温度范围：环境温度-249.9℃

9、温度误差：≤0.5℃

10、测试恒重温度误差：≤0.4℃

11、温度精确至：0.1℃

12、专利：《一种新型水分仪加热处理系统设备》

13、加热源：分子源

14、固含量精度：0.01%.

15、显示：彩色7寸液晶触摸屏

16、温度窗口：实时显示当下环境温度

17、环境温度显示误差：≤0.5℃

18、设备数据存储：存储100组数据

19、打印功能（选配）：热敏打印/针式

20：专利：《新型快速固含量测定》

21：样品盘：专用

22：USB通讯（选配）：上层数据分析软件

23、参数:20种

21、操作模式：全屏幕触控式

22、校准模式：多种重量校准模式

23、试样温度：-40℃－50℃；

24、工作环境温度：5℃－50℃；

25、相对湿度：≤80%RΗ；

26、电源：220V±20V/50Hz±1Hz

27、净重：4.5Kg
