【冠亚技术CS-002氧化铝水分测定仪】目前，国内外高纯超细氧化铝粉体的制备方法有多种，但到现在为止实现了工业化生产的技术仅有硫酸铝按热解法、碳酸铝按热解法和异丙醇铝水解法三种。其中硫酸铝按热解法及碳酸铝按热解法均属于热分解法。采用硫酸铝按热解法生产的超微粉一次粒子较细、团聚较轻，但此工艺过程中有大量的SO2产生，污染严重。采用碳酸铝铵分解法生产虽无SO2污染，但粉体粒度及团聚情况较前者差。异丙醇铝水解法属于液相法，这种液相工艺可以制得一次粒子较细的超微γ-Al2O3(10 nm)，但团聚严重，经高温煅烧后得到的α-Al2O3粒度为0.2~0.3μm。处于实验室研究开发阶段的技术大致有:氯化汞活化水解法、等离子体法、喷雾热解法、低碳烷基铝水解法、水热法、水析络合法、溶胶一凝胶法等、改良拜耳法等。

      下文表1及表2将几种常见高纯三氧化二铝制备方法的发展程度、优缺点以及制得的三氧化二铝产品的质量进行了对比。

      国内生产高纯超细氧化铝粉体的单位很多但真正能批量生产并有一定市场份额的屈指可数。主要生产厂有山东铝厂研究院、河南济源特种氧化铝厂、郑州轻金属研究院以及广州、大连和河南等地，产品以中低档氧化铝(99.8～99.98％)为主，高纯氧化铝(>99.99％)的产量较小。主要用于高压钠灯半透明陶瓷管的生产。

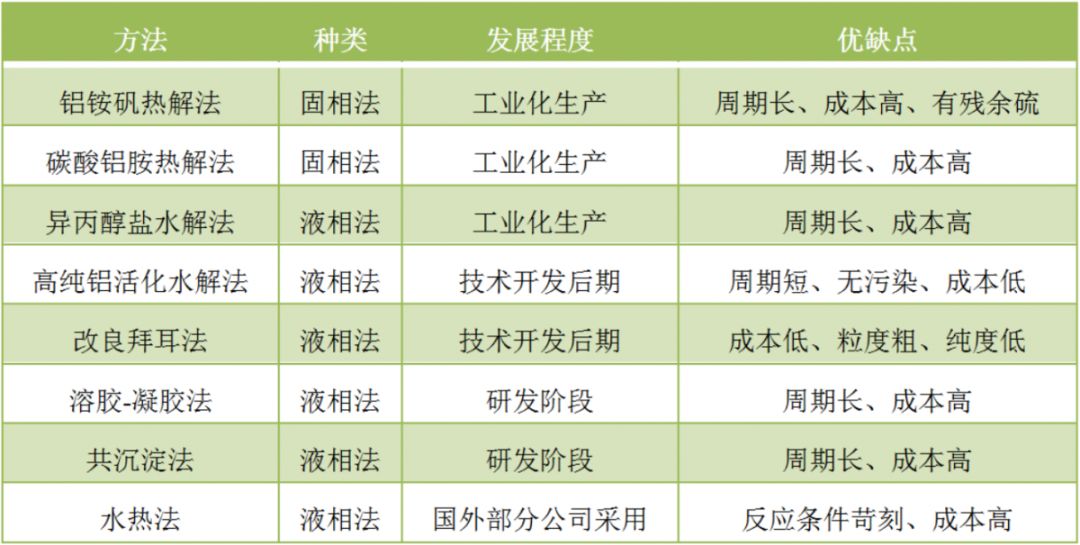

表1几种常见三氧化二铝制备方法对比

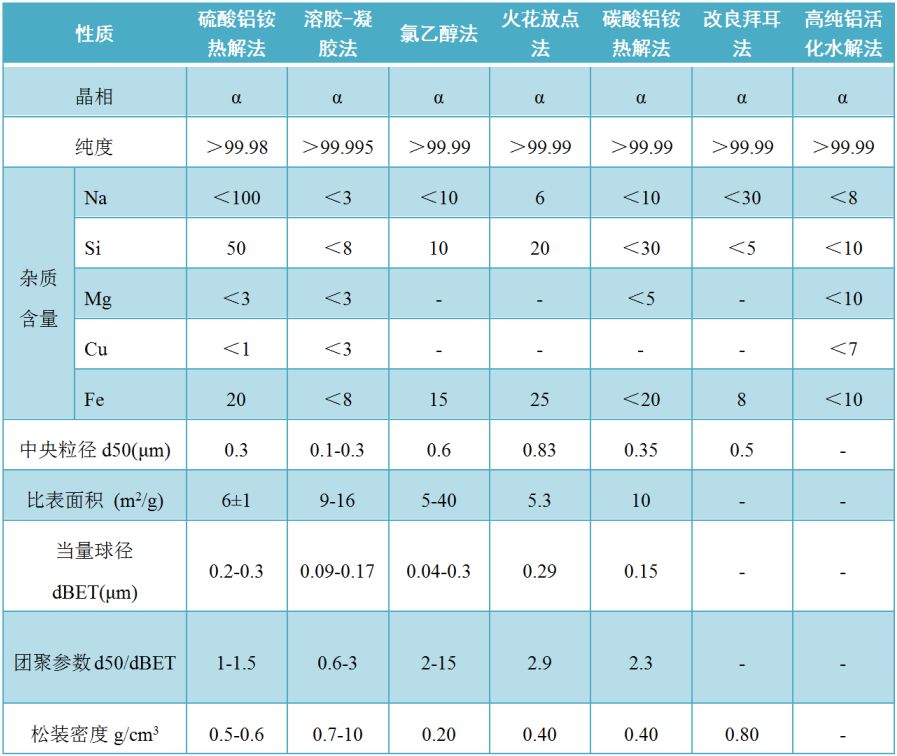

表2不同方法制得的Al2O3性能对比

      国产氧化铝粉体的优势是价格较低，近年来虽然国产高纯氧化铝粉体在纯度以及微量杂质元素上实现了突破但是还存在以下几个问题：第一粉体批次的稳定性相对较差；第二粉体的粒度分布及团聚情况还没有得到很好的研究，因此，用国产粉体制备的半透明氧化铝陶瓷总是存在一些问题，无法与进口高纯氧化铝粉体相提并论。产品附加值低，难以进入国际高端市场。
